SEL-3360

Controlador de automação compacta

O computador para montagem em rack SEL-3360 é construído para suportar ambientes adversos em aplicações industriais e em concessionárias. Ao eliminar todas as partes móveis, incluindo discos rígidos rotativos e ventiladores, e usar a tecnologia de memória com código de correção de erros (ECC), os controladores de automação SEL têm o tempo médio entre falhas (MTBF) dez vezes maior do que o dos controladores industriais comerciais. Projetados, fabricados e testados com os mesmos padrões dos nossos relés de proteção, cada SEL-3360 vem com uma garantia de dez anos (líder do setor), além de ser fabricado nos EUA. Descubra por que é importante que a fabricação seja feita nos EUA.

Os controladores de automação da SEL são versáteis. Eles podem ser configurados de fábrica para executar a plataforma de aplicativos SEL Blueframe ou os sistemas operacionais Microsoft Windows 10 IoT Enterprise e Windows Server. A rede SEL e os drivers de porta serial têm disponibilidade de aceitação da instalação de sistemas operacionais Linux de terceiros.

Comparação da família do controlador de automação

A partir de

USD 3.410 Calcule o custo total de propriedade

Tire suas dúvidas

*Este campo é obrigatório.

Blueframe – melhore o gerenciamento de rede OT do seu sistema de energia, simplifique os patches de segurança e garanta a disponibilidade com a plataforma de aplicativos SEL Blueframe. É possível configurar os controladores de automação SEL (SEL-3350, SEL-355, SEL-3360) com Blueframe para gerenciar e operar o aplicativo em contêiner SEL, como os aplicativos de Gerenciamento e Automação de Dados (DMA).

Computador de quiosque – selecione o SEL-3360 para aplicativos de usuário remoto que exigem a potência de um PC de alto desempenho. Com o seu tamanho reduzido, o SEL-3360 possui uma grande capacidade de computação em um espaço limitado (com um processador Intel Xeon quad-core de 2,0 ou 2,8 GHz). O resfriamento passivo e uma ampla faixa de temperatura permitem instalar controladores de automação SEL em locais onde os computadores já prontos de fábrica não sobreviveriam. Com um MTBF de mais de 300 anos para nossos controladores de automação, o SEL-3360 pode operar com pouca ou nenhuma manutenção, tornando-o ideal para operações autônomas.

Ferramenta para o Software do Fabricante do Equipamento Original (OEM)—Quer você esteja atualmente fornecendo uma ferramenta robusta, pensando em implementar seu software como uma ferramenta dedicada para ambientes agressivos, ou esteja apenas no estágio de ideias, considere revender o SEL-3360 com recursos personalizados especialmente criados para o seu negócio.

Sistemas de Controle Distribuídos—Mova suas aplicações de controle de computação intensiva para tão perto de seu equipamento quanto for necessário. Um espaço físico reduzido e uma ampla faixa de temperatura tornam possível instalar o SEL-3360 em locais onde muitos computadores não caberiam ou não sobreviveriam. Como os controladores de automação da SEL podem ser instalados quase em qualquer lugar, use-os para garantir que o controle local dos equipamentos seja mantido, mesmo quando as comunicações com o centro de controle principal forem perdidas. Execute remotamente os serviços de manutenção nas unidades usando a funcionalidade incorporada AMT (“Active Management Technology”) da Intel.

Estação de trabalho de engenharia – atenda ou exceda as especificações do IEEE 1613 e do relé de proteção para ambientes adversos com qualquer controlador da SEL, feito para resistir a vibrações, oscilações elétricas, rápidos transientes e temperaturas extremas. Você pode acessar a estação de trabalho de engenharia remotamente e com segurança usando a Área de Trabalho Remota do Microsoft Windows protegida por IPsec ou por meio da Tecnologia Intel Active Management (AMT) com KVM remoto sobre IP.

Conteúdo relacionado

Características

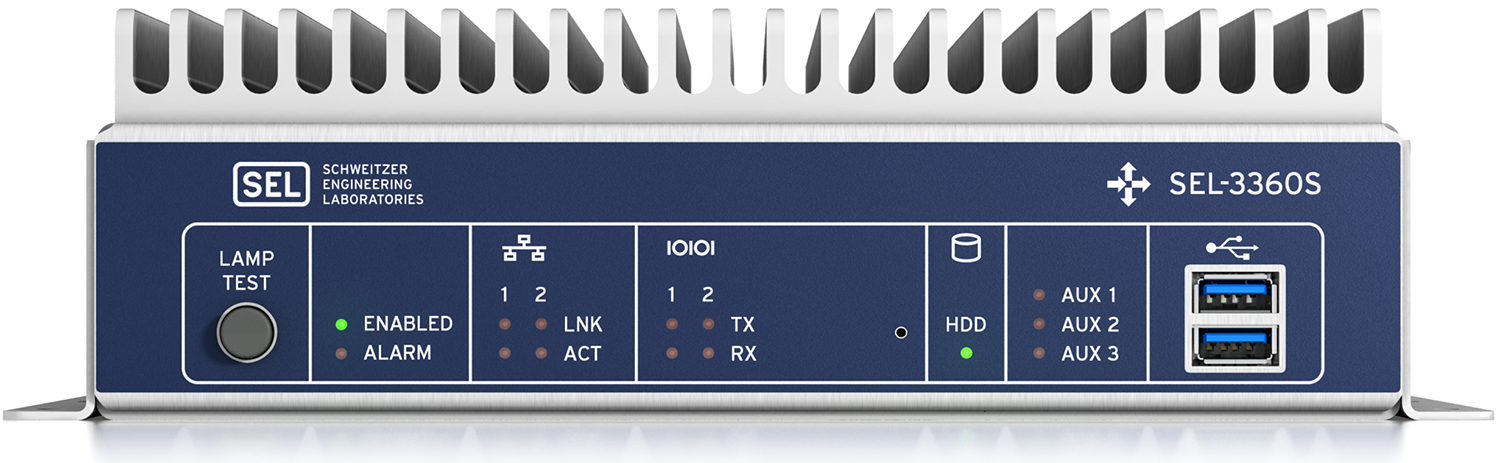

    1. 1

      Botão para teste das lâmpadas LED

    2. 2

      Indicadores LED de alarme e status operacional

    3. 3

      Status do link da porta Ethernet e LEDs de rede

    4. 4

      LEDs de transmissão e recepção da porta serial

    5. 5

      LED de atividade de disco rígido

    6. 6

      Três LEDs bicolores programáveis

    7. 7

      Duas portas USB 3.1 no painel frontal

    1
    2
    3
    4
    5
    6
    7

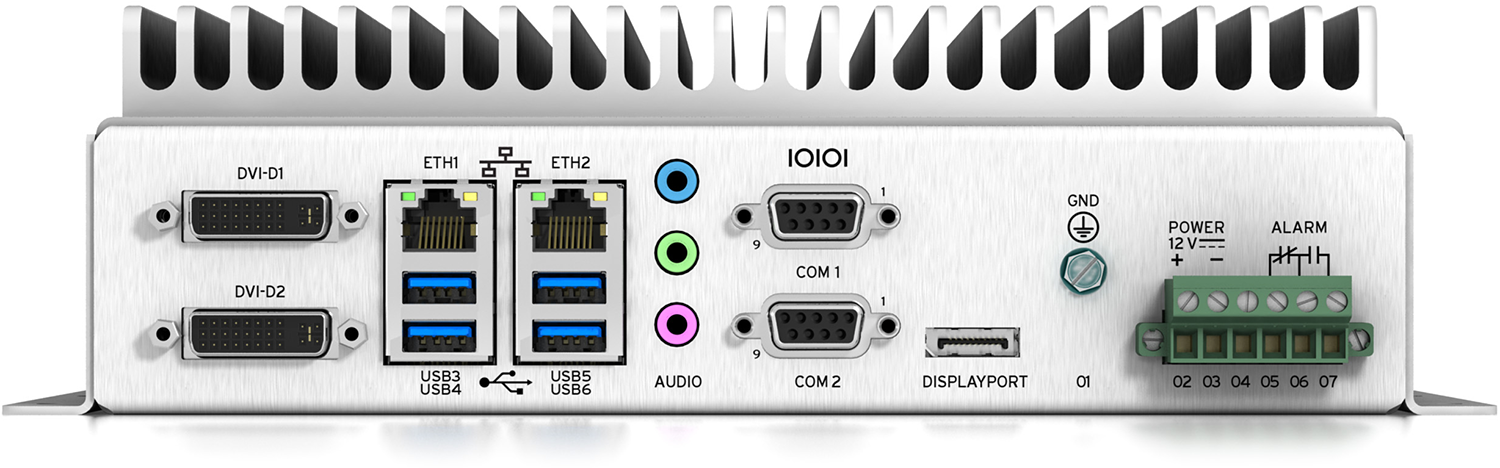

    1. 1

      Duas portas DVI-D

    2. 2

      Duas portas Ethernet Gigabit de alta velocidade

    3. 3

      Quatro portas USB 3.1

    4. 4

      Conectores de entrada de linha, saída de linha e microfone

    5. 5

      Duas Portas EIA-232 Integradas

    6. 6

      Tecnologia de conexão para monitor DisplayPort

    7. 7

      Conexão da fonte de alimentação externa*

      *Adicione uma fonte de alimentação integrada, bem como capacidade de expansão PCIe com o SEL-3360E (modelo expansível). O SEL-3360S (modelo padrão) é mostrado.

    8. 8

      Contato de saída de alarme Forma C

    1
    2
    3
    4
    5
    6
    7
    8

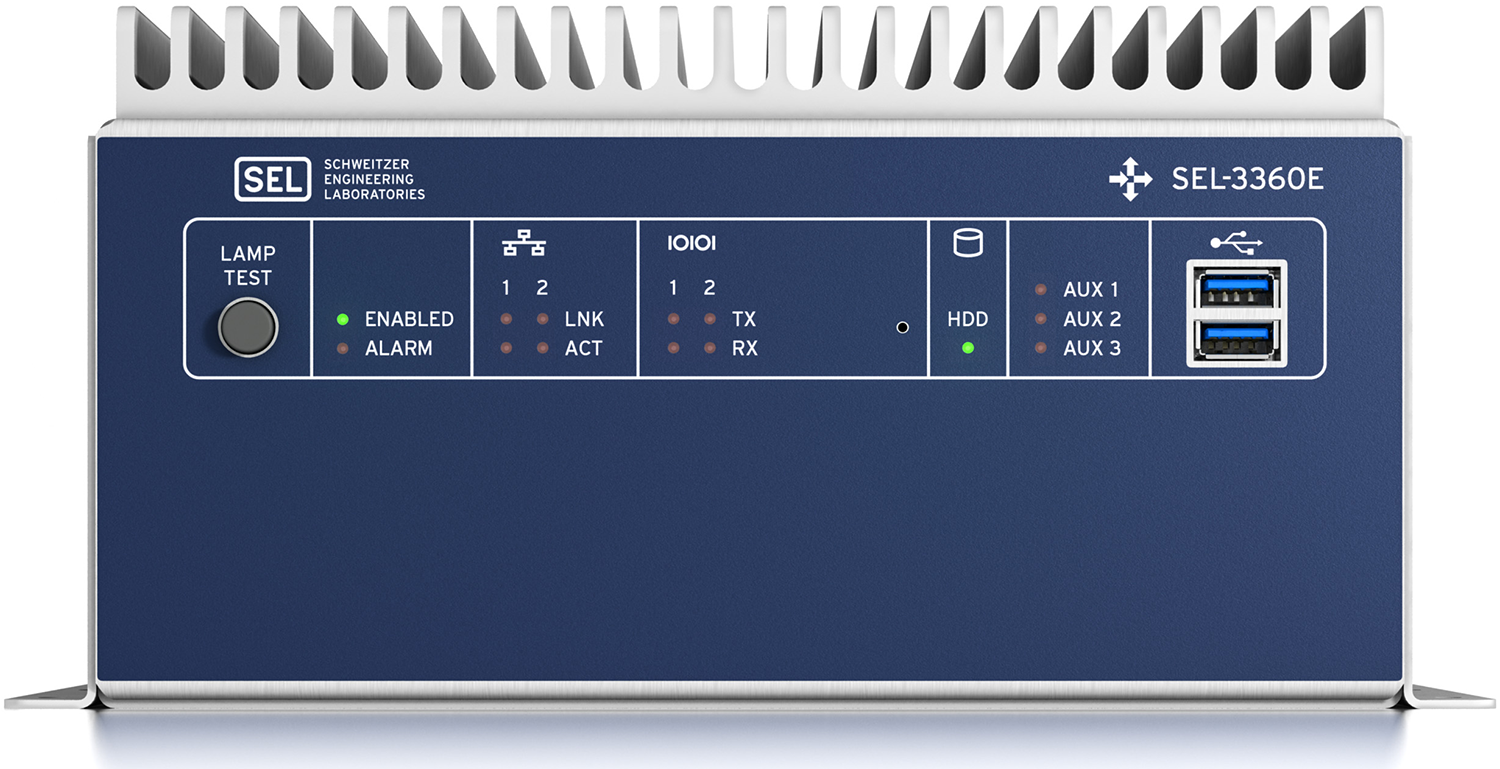

    1. 1

      Botão para teste das lâmpadas LED

    2. 2

      Indicadores LED de alarme e status operacional

    3. 3

      Status do link da porta Ethernet e LEDs de rede

    4. 4

      LEDs de transmissão e recepção da porta serial

    5. 5

      Até dois SSDs com hot-swap

    6. 6

      LED de atividade de disco rígido

    7. 7

      Três LEDs bicolores programáveis

    8. 8

      Duas portas USB 3.1 no painel frontal

    1
    2
    3
    4
    5
    6
    7
    8

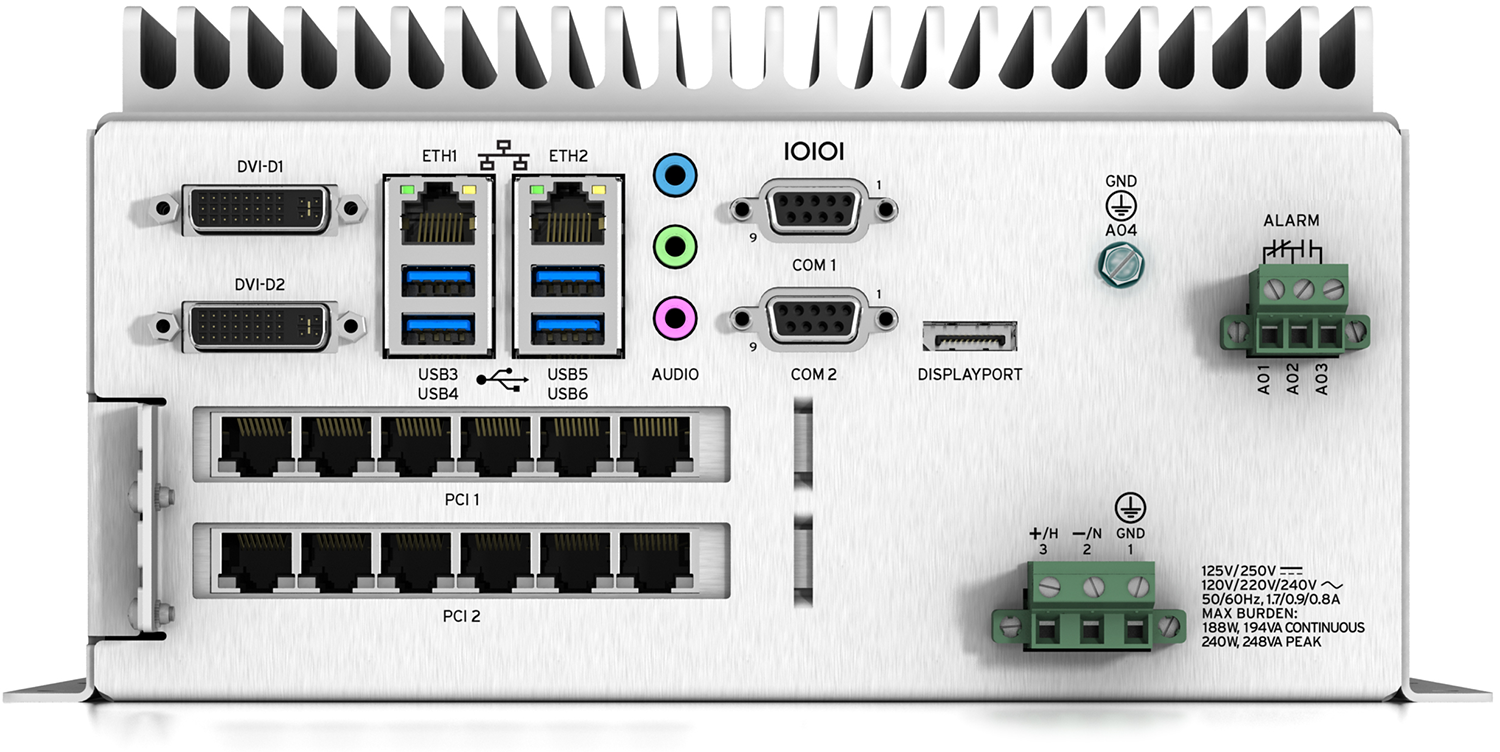

    1. 1

      Dissipador de calor e sem ventoinhas ou peças móveis

    2. 2

      Duas portas DVI-D

    3. 3

      Duas portas Ethernet Gigabit de alta velocidade

    4. 4

      Quatro portas USB 3.1

    5. 5

      Conectores de entrada de linha, saída de linha e microfone

    6. 6

      Duas portas EIA-232 Integradas

    7. 7

      Tecnologia de conexão para monitor DisplayPort

    8. 8

      Contato de saída de alarme Forma C

    9. 9

      Dois slots de expansão PCIe não proprietários

    10. 10

      Fonte de alimentação ca/cc integrada

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10

Detalhes

Sistemas de automação e computação industrial e de subestações requerem disponibilidade 24 horas por dia, 7 dias por semana e facilidade de serviço sempre que necessário. Os controladores de automação da SEL são projetados com foco em RAS – confiabilidade, disponibilidade e facilidade de manutenção. O SEL-3360 atende a esses requisitos com o seguinte:

Confiabilidade
a SEL projeta, fabrica e testa todos os computadores internamente. Os controladores de automação da SEL têm um MTBF de mais de 300 anos e têm um suporte de uma garantia de dez anos, sem questionamentos.

Disponibilidade
Projetado para manter seu sistema operacional por períodos mais longos, o SEL-3360 pode ser alimentado pelos módulos duais da Fonte de Alimentação SEL-9331 externa, conectados em paralelo, os quais podem ser energizados por duas fontes independentes. O “drive bay” de dois slots da unidade SATA de 2.5" pode ser carregado com drives de estado sólido (SSDs) e suporta configurações RAID 0 e 1. O monitor do sistema exclusivo (SysMon), a Ferramenta de Backup e Recuperação (BaRT: “Backup and Recovery Tool”) e o temporizador de “watchdog” da SEL maximizam a disponibilidade do sistema, alertando os usuários sobre problemas potenciais e minimizando o tempo de inatividade através da recuperação automática de falhas no sistema.

Manutenibilidade
A tecnologia Intel AMT fornece alta capacidade de manutenibilidade. Os usuários podem executar diagnósticos, instalar softwares ou sistemas operacionais, e até mesmo comandar uma reinicialização remotamente. Além disso, o SysMon da SEL registra eventos do controlador específicos do sistema instalado para ajudar na recuperação mais rápida.

Projeto de Hardware Robusto
Os controladores de automação SEL são projetados para confiabilidade máxima, não possuindo ventiladores ou peças móveis, e têm o suporte da garantia de dez anos. O SEL-3360 tem uma fonte de alimentação durável, sistema de gerenciamento térmico avançado, memória com código de correção de erros e drives de estado sólido (SSDs) com célula de nível único (SLC) para oferecer operação confiável nos ambientes mais adversos.

Operação Confiável—Atende às Normas de Relés de Proteção IEEE 1613, IEEE C37.90, IEC 61850-3 e IEC 60255
Instale o SEL-3360 em ambientes agressivos. Ele é projetado para suportar descarga eletrostática de 15 kV, transitórios rápidos, emissões conduzidas e irradiadas, impacto até 15 g, vibração sísmica e sustentada, surto de tensão e distúrbios de campos magnéticos elevados.

Múltiplas Opções da Fonte de Alimentação
O SEL-3360E vem com uma Fonte de Alimentação SEL-9331 interna, enquanto o SEL-3360S pode ser alimentado por uma fonte SEL-9331 externa ou por qualquer outra fonte de 12 Vcc. Há dois modelos disponíveis da Fonte de Alimentação SEL-9331: Alta Tensão (120/240 Vca ou 125/250 Vcc) e Baixa Tensão (48 Vcc).

Funcionalidade “Watchdog”
Monitore e gere alarmes para vários serviços e condições do sistema com um controlador incorporado que fornece um nível adicional de confiabilidade do sistema computacional. O controlador incorporado inclui uma interface programável de monitoramento do sistema e configuração de alarme.

Processadores Intel Quad-Core de alto desempenho
O SEL-3360 possui processadores Intel multicore com tecnologia Intel vPro e até 64 GB de RAM ECC, fornecendo o desempenho que você precisa em qualquer aplicação.

Múltiplas portas de I/Os
Conecte-se diretamente a vários periféricos locais e interfaces de rede de alta velocidade com duas portas Ethernet, entrada e saída de áudio, seis portas USB 3.1, três portas de vídeo digital e duas portas seriais.

Flexibilidade com Slots PCIe
O SEL-3360E fornece dois slots de expansão PCI Express, que permitem acrescentar portas seriais, portas Ethernet, I/O ou outros cartões PCI Express adicionais de acordo com as necessidades de sua aplicação.

Opções de sistemas operacionais
é possível adquirir o SEL-3360 apenas como hardware ou configurá-lo para executar uma variedade de sistemas operacionais Linux ou Microsoft Windows para fornecer extrema flexibilidade e funcionalidade, além de recursos de segurança aprimorados.

Grande capacidade de armazenamento
Escolha entre três opções de SSD para se adequar ao seu aplicativo:

  • SLC para a mais alta resistência e confiabilidade.
  • Célula multinível industrial (iMLC) para maior capacidade, mas resistência reduzida.
  • Célula multinível comercial (MLC) para maior capacidade e menor custo.

Com um “drive bay” SSD dual, você pode criar um grande volume ou configurar um sistema RAID típico que fornece armazenamento mais confiável e redundante.

Opções de S.O.

O SEL-3360 suporta várias opções para instalação de sistemas operacionais. O controlador pode ser adquirido como hardware sem um sistema operacional instalado, proporcionando flexibilidade para instalar sua própria imagem personalizada do sistema operacional.

Os controladores de automação SEL suportam várias configurações instaladas de fábrica, incluindo a plataforma de aplicativos Blueframe e os sistemas operacionais Microsoft Windows 10 IoT Enterprise e Windows Server. A rede SEL e os drivers de porta serial têm disponibilidade de aceitar a instalação de sistemas operacionais Linux de terceiros.

Opções de SO suportados:

  • Blueframe*
  • Microsoft Windows 10 IoT Enterprise*
  • Microsoft Windows Server*
  • Red Hat Enterprise Linus (RHEL)
  • CentOS Linux

Opções suportadas pelo Hypervisor:

  • Microsoft Hyper-V
  • Linux KVM
  • VMware ESXi1

*OS que pode ser encomendado de fábrica.
1 Para compatibilidade de versão VMware, entre em contato com o suporte SEL.

Processador

Xeon quad-core 2.0 GHz (padrão); Xeon quad-core de 2,8 GHz (opcional).

Memória

4 GB de RAM ECC (padrão). Expansível até 64 GB RAM ECC.

Opções de armazenamento

Escolha entre unidades de célula de nível único (SLC), células de múltiplas camadas (MLC) e MLC industrial (iMLC) de 30 GB a 1.920 GB.

Fonte de Alimentação

  • SEL-3360E: Fonte de Alimentação SEL-9331
  • SEL-3360S: Entrada de 12 Vcc, fonte de alimentação externa opcional SEL-9331
  • O SEL-9331 está disponível nos modelos de alta tensão (125–250 Vcc ou 120–240 Vca) e baixa tensão (48 Vcc).

Placas de expansão PCIe (SEL-3360E apenas )

  • Placa Ethernet de 4 portas (acrescente até 1)
  • Placa serial com 6 portas (acrescente até 2)

Dissipador de calor e opções de montagem

Escolha entre um dissipador térmico padrão refrigerado por convecção ou um dissipador térmico refrigerado por condução para melhor atender às necessidades de sua aplicação.

Revestimento Conformal Coating

Proteja o equipamento contra ambientes adversos e contaminantes atmosféricos, tais como sulfeto de hidrogênio, cloro, sal e umidade. Saiba mais sobre o revestimento “conformal coating”.

Acessórios

Vários periféricos (por exemplo, mouse, teclado e monitor sensível ao toque) estão disponíveis diretamente como acessórios. Os acessórios não devem diminuir as especificações operacionais do produto, como temperatura, choque ou vibração.

Para obter mais informações, consulte o Catálogo de Acessórios para Plataforma de Automação.

Vídeo

How to Use SEL Backup and Recovery Tool

Os IDs para versões mais antigas do firmware estão normalmente no Apêndice A do manual de instruções.
