    SEL-5702

    Synchrowave Operations

    Aumente a segurança e a confiabilidade da rede através da percepção situacional, com dados de séries temporais em alta resolução, análise em tempo real e dados de localização do sistema de informações geográficas (GIS). O Synchrowave Operations complementa os sistemas SCADA tradicionais e os sistemas de gerenciamento de potência (EMSs), fornecendo insights do sistema que o SCADA não pode fornecer.

    Assine ou leia o The Synchrowave Report.

    Gráfico de comparação do software Synchrowave

    Solução econômica :

    Pacote de aplicação WASA para 50 dispositivos de streaming: USD 63.525 + Assinatura anual de 15%

    Tire suas dúvidas

    (0/250)

    *Este campo é obrigatório.


    Percepção situacional de área ampla – o Synchrowave Operations melhora a percepção situacional, fornecendo informações ao vivo, de subsegundos e alinhadas ao tempo de todo o sistema de potência. As assinaturas em forma de onda fornecem informações adicionais sobre o comportamento dinâmico do sistema, o que melhora a tomada de decisões durante condições anormais.

    Visualização em tempo real – os operadores visualizarão imediatamente a resposta do sistema após alternar o estado de uma linha. Comportamentos não confiáveis, como uma oscilação crescente ou um ciclo de religamento do disjuntor com falta, são visíveis instantaneamente com resolução de subsegundos, o que permite identificação e resposta rápida antes que o problema afete o sistema de potência.

    Análise e notificações inteligentes – os aplicativos de análise em tempo real monitoram constantemente os dados de streaming e fornecem notificações que dão ao operador acesso aos principais dados do evento, incluindo a localização e o impacto, com um único clique.

    Acesso seguro a dados e aplicativos – aplicativos e todas as dependências são executados de forma autônoma, resultando em superfícies de ataque reduzidas. O acesso à plataforma é restrito a usuários autorizados via autenticação LDAP (Lightweight Directory Access Protocol).

    Monitoramento de energia renovável – dados de alta resolução permitem aos operadores medir e acompanhar o impacto das energias renováveis. A integração de energia renovável no sistema de potência pode resultar em estabilidade reduzida do sistema e novos modos oscilatórios. A dinâmica do sistema dessas fontes de geração muda rapidamente – muito rápido para ser visto nas taxas tradicionais do SCADA.

    Validação do modelo do sistema de potência – para replicar eventos com precisão, os estudos do sistema de potência dependem de modelos precisos. O Synchrowave Operations registra a resposta do sistema a eventos do sistema, como comutação de capacitores, desarme de geradores, derramamento de carga ou outros eventos. A comparação da gravação com os modelos do sistema permite que os operadores validem sua segurança e confiabilidade.

    Prevenção para faltas em equipamentos – detecte automaticamente uma falta de TP iminente com medições de séries temporais de alta resolução. A detecção antecipada permite que as equipes agendem a manutenção do TP antes que ocorra uma falta.

    Synchrowave para operações de rede

    A Synchrowave Operations aprimora as operações do sistema de potência existente, fornecendo insights que o SCADA não pode fornecer por meio da percepção situacional.

    SynchroOpps App1-01



    Plataforma de alto desempenho

    O Synchrowave Operations é construído na Synchrowave Platform, uma plataforma de aplicativos escalável, resiliente e segura para operações e análises de sistemas de potência em tempo real. A Synchrowave Platform incorpora uma tecnologia de software de última geração para proporcionar uma rede privada segura. Os aplicativos na Synchrowave Platform trabalham juntos para criar novas soluções para os desafios operacionais das redes das concessionárias. Cada aplicativo é independente e se comunica com a plataforma por meio de interfaces, permitindo que novos aplicativos sejam rapidamente desenvolvidos e implementados. A plataforma é projetada a partir do zero com tecnologia de micro serviço e contêiner, fornecendo uma plataforma robusta e escalável para crescimento futuro.

    Implantação simples e rápida de aplicativos

    Instale, gerencie e atualize aplicativos de forma rápida e independente. Quando um novo aplicativo é lançado ou um aplicativo existente é aprimorado, esse aplicativo é simplesmente enviado para a plataforma. A tecnologia de contêiner subjacente garante que o pacote de software seja escalável, resiliente e seguro.

    SynchroOpps-10-2

    Resiliência e disponibilidade para operações de rede

    Durante uma falta ou manutenção de servidor, os aplicativos se reequilibram automaticamente e se movem para servidores saudáveis no cluster da plataforma, garantindo que os aplicativos críticos permaneçam sempre operando.

    SynchroOpps-11-2

    Saiba o que está acontecendo com dados de séries temporais de alta velocidade

    A dinâmica do sistema de potência está mudando devido ao aumento da integração das energias renováveis. As taxas de dados tradicionais do SCADA não capturam informações importantes necessárias para manter a estabilidade da rede. A Synchrowave Platform é compatível com medições sincronizadas de alta velocidade, garantindo que os operadores saibam o que está acontecendo na rede o tempo todo e possam tomar decisões em tempo hábil.

    PMUvsSCADA

    Características

      1. 1

        Linha do tempo

      2. 2

        Navegação do painel

      3. 3

        Modo em tempo real

      4. 4

        Notificação de frequência

      5. 5

        Resumo da notificação

      6. 6

        Coordenadas GIS da subestação, linha e poste

      7. 7

        Painel de tendências das séries temporais

      8. 8

        Painéis numéricos, fasoriais e gráficos de barras

      1
      2
      3
      4
      5
      6
      7
      8
      1. 1

        Meça a tensão do sistema medindo a separação do ângulo de fase em todo o sistema com um painel de medição fasorial.

      2. 2

        Monitore a separação do ângulo de fase em ativos específicos, como linhas de transmissão e pontos de interconexão.

      3. 3

        Compare e classifique as medições do ângulo de fase em função dos limites.

      4. 4

        Verifique a tendência das medições do ângulo de fase ao longo do tempo e compare com os limites. Seja notificado quando um limite for ultrapassado.

      1
      2
      3
      4
      1. 1

        Monitore os limites de potência em todo o sistema, como linhas de transmissão, caminhos e interconexões, com relação a seus limites em um gráfico de barras.

      2. 2

        Calcule e verifique tendências de medições (MVA, MW, MVAR e fator de potência). Receba notificações quando os limites forem ultrapassados.

      1
      2
      1. 1

        Identifique a localização geoespacial de bolsões de alta e baixa tensão com um contorno de tensão.

      1
      1. 1

        Navegue rapidamente para dados de séries temporais de qualquer ativo no sistema através de pesquisas.

      2. 2

        Veja a localização geoespacial do ativo selecionado.

      3. 3

        Monitore as informações de status de disjuntores do ativo selecionado.

      4. 4

        Analise dados de séries temporais históricos e em tempo real do ativo selecionado.

      5. 5

        Navegue rapidamente para painéis adicionais do ativo selecionado.

      6. 6

        Use modelos de painéis de ativos para simplificar as atualizações do painel e manter a consistência entre os ativos.

      1
      2
      3
      4
      5
      6
      1. 1

        Receba uma notificação quando um evento de perda de geração for detectado.

      2. 2

        Use a exibição geoespacial para visualizar a propagação do evento de geração através do sistema de potência, de forma que os operadores e engenheiros possam determinar rapidamente a PMU mais próxima do local da perda de geração.

      3. 3

        Entenda rapidamente a origem do evento e a resposta geral do sistema de frequência com a tendência de série temporal e uma sobreposição visual que automaticamente exibe as informações de perda de geração sem qualquer interação do usuário.

      1
      2
      3
      1. 1

        Monitore medições de tensão de série temporal trifásica no tocante a comportamentos inesperados. Use dados de alta resolução para detectar faltas iminentes e programar preventivamente a manutenção.

      2. 2

        Receba notificações quando o algoritmo do monitor do transformador instrumental detectar uma possível falta do transformador.

      1
      2

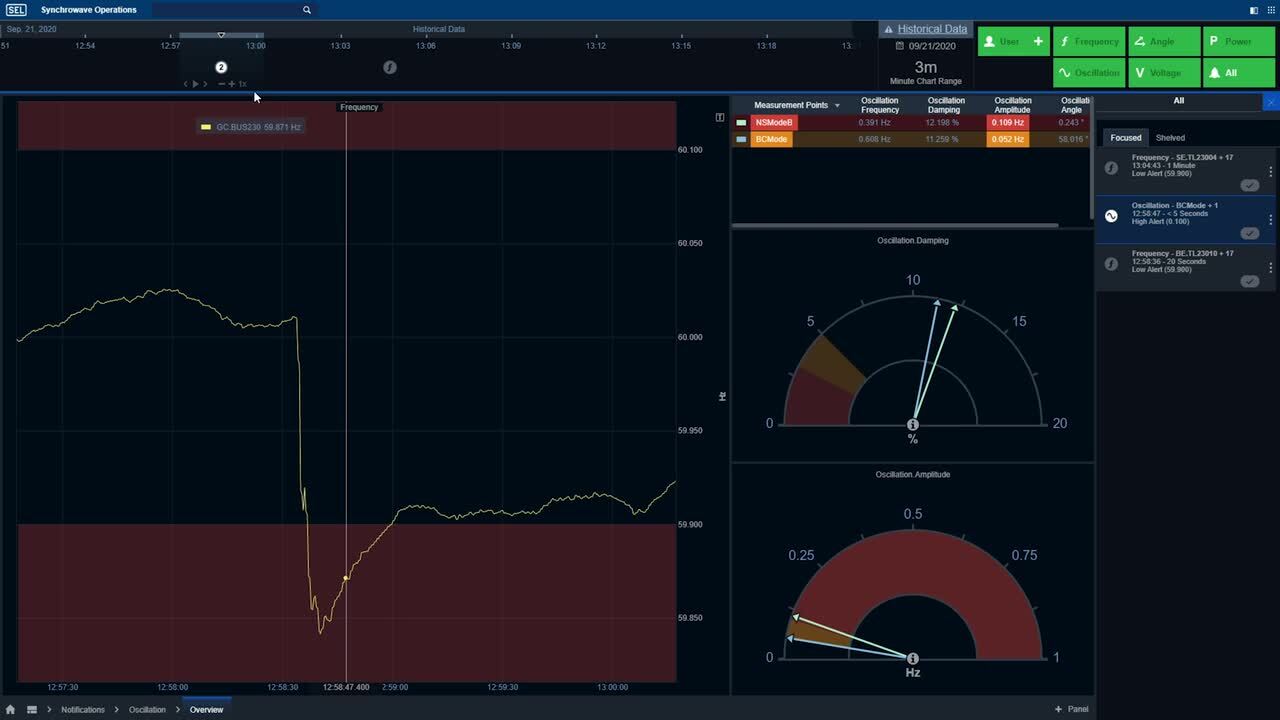

      1. 1

        Receba uma notificação quando um evento de perda por oscilação for detectado.

      2. 2

        Analise a oscilação através da tendência de série temporal.

      3. 3

        Monitore os modos de oscilação e sua frequência, amortecimento, amplitude e ângulo através de uma tabela.

      4. 4

        Compare rapidamente o amortecimento e a amplitude da oscilação com seus limites com um painel analógico.

      1
      2
      3
      4

    Detalhes

    Análises em tempo real

    Os aplicativos em tempo real analisam continuamente os dados para identificar as condições do sistema. Quando uma condição é detectada, uma notificação é enviada para o operador do sistema de potência. As notificações incluem informações críticas sobre a condição, o estado, impacto e localização.

    Os aplicativos em tempo real incluem os seguintes monitores:

    • Frequência
    • Ângulo de fase
    • Potência
    • Tensão
    • Detecção e localização da oscilação
    • Perda de geração
    • Falta do transformador instrumental
    • Perturbação

    Painéis

    Os painéis fornecem visualização em tempo real de dados e informações do sistema de potência por meio de uma coleção de painéis:

    • Tendência de séries temporais
    • Mapa Esri GIS
    • Tabela de dados
    • Medidor numérico
    • Gráfico de barras
    • Medidor de fasores
    • Disco
    • Linha do tempo do evento
    • Gráfico XY
    • Histograma
    • Painel de diagrama unifilar (SVG)

    Vídeos

    How to Use Synchrowave Operations: Software Overview

    Synchrowave Platform: Installation and Licensing for Windows

    Synchrowave Platform: Connecting to PDCs and PMUs With IEEE C37.118

    Synchrowave Platform: Integrating Relay Event Reports from acSELerator Database

    Synchrowave Platform: Creating and Navigating Dashboards

    Synchrowave Platform: Exporting Time-Series Data

    Os IDs para versões mais antigas do firmware estão normalmente no Apêndice A do manual de instruções.


    Manuais de instruções

    O Synchrowave Operations é composto por um conjunto de aplicativos para operações de rede de concessionárias em execução na plataforma Synchrowave. Os aplicativos incluídos no pacote de aplicativos WASA (Percepção situacional de área ampla) do Synchrowave Operations estão descritos abaixo. Serão lançados futuramente pacotes de aplicativos adicionais para o Synchrowave Operations.

    Aplicativos do Synchrowave OperationsPacote de aplicativos WASA
    Painéis, notificações e linha do tempo
    Frequência, Tensão, Ângulo de Fase, Potência, Análise Modal, Perturbação, Transformador Instrumental e Monitores de Perda de Geração
    Painel de Tendências, Tabela, Numérico, Analógico, Gráfico de Barras, Gráfico XY e Histograma
    Painel de mapa Esri GIS (requer servidor Esri GIS)
    Painel de diagrama unifilar (SVG)
    synchroWAVe Event Express, Linha do Tempo de Eventos de Dispositivos e Leitor de Banco de Dados do acSELerator
    Leitor IEEE C37.118; Leitor de GEP (Gateway Exchange Protocol)
    Historiador de Séries Temporais, Indexador de Dados e Exportação de Dados
    Mecanismo de cálculo
    Acesso baseado em Funções e gateway web
    Modelo do sistema de potência

    O licenciamento para cada pacote de aplicativos Synchrowave Operations é por dispositivo de streaming. Para receber um orçamento para o seu sistema, entre em contato com um representante de vendas local da SEL.
