SEL‑487B

Relé de diferencial de barras y de falla de interruptor SEL-487B

El SEL-487B brinda detección optimizada de fallas del diferencial de barras de baja impedancia porque usa protección de subciclo de alta velocidad combinada con operaciones de alta seguridad para fallas externas. Un desempeño de protección superior se combina con características de automatización de estación integradas para ofrecer una transición fluida en aplicaciones nuevas y modernizadas. La tecnología Time-Domain Link (TiDL) opcional y la tecnología de valores muestreados (SV) de SEL que usa IEC 61850-9-2 transforman la manera de modernizar su subestación.

Precios desde

USD 7,070

Solicitar un seguimiento

*Este campo es obligatorio.


Protección diferencial de barra de baja impedancia— Proporcione protección diferencial flexible de baja impedancia para distintas topologías y tamaños de barras. Proteja sistemas con hasta 21 terminales de barra trifásicas mediante tres relés, para proporcionar 6 zonas diferenciales de barra trifásicas y 3 zonas de verificación independientes. Los algoritmos patentados de detección de TC abiertos bloquean posibles fallos de funcionamiento debido a condiciones de TC con circuito abierto o en cortocircuito.

Protección de sobrecorriente integrada:elija entre diez curvas de sobrecorriente para cada entrada de corriente y obtener protección adicional. Cada elemento de sobrecorriente temporal controlado por torque tiene dos características de restablecimiento. También hay un nivel de elementos instantáneos y de tiempo definido disponibles para cada entrada de corriente.

Elementos de voltaje:supervise el disparo diferencial de corriente dentro del relé por medio de elementos de voltaje. Los tres elementos de voltaje separados constan de dos niveles de elementos de fase de bajo voltaje y sobrevoltaje, y dos niveles de elementos de sobrevoltaje de secuencia cero y secuencia negativa para cada una de las tres cantidades de voltaje analógicas medidas.

Desigualdad de relación de TC 10:1:instale el SEL-487B en un sistema con TC no dedicados, con desigualdad de relación de TC de hasta 10:1. Esto permite utilizar los mismos TC en otras aplicaciones de protección, como la medición o la protección de respaldo.

Configuración dinámica de zona:reasigne de manera automática las entradas de corriente a diferentes zonas de barra sin necesidad de relés auxiliares. Implemente el SEL-487B en topologías de barra que incluyen interruptores y cuchillas de amarre de barras.

Detección de fallas del interruptor:mitigue las fallas del interruptor con la lógica y la detección de fallas del interruptor integradas al relé SEL-487B, que incluye la capacidad de redisparo para cada terminal.

Integración y automatización:seleccione de un arreglo de características y protocolos de comunicaciones para integrar el SEL-487B en sus esquemas de comunicaciones existentes. El relé incluye EIA-232, además de puertos de Ethernet opcionales de cobre o fibra para adecuarse a un arreglo de aplicaciones. Los protocolos disponibles son: comunicaciones Mirrored Bits, DNP3 LAN/WAN, el protocolo de tiempo de red simple (SNTP), el protocolo redundante paralelo (PRP), el IEEE 1588 protocolo de tiempo de precisión versión 2(PTPv2) e IEC 61850 Edición 2.

Tecnologías de sistemas secundarios digitales: Las tecnologías TiDL y SV de SEL reemplazan el cobre por fibra para aumentar la seguridad, reducir los costos asociados con el uso de cobre, mejorar la fiabilidad y reducir el impacto de un pulso electromagnético. Aplique el relé TiDL SEL-487B-2 con la unidad de fusión TiDL SEL-TMU en el campo para brindar E/S remotas y comunicar señales analógicas digitalizadas por fibra óptica. Esta sencilla solución punto a punto con una postura de seguridad cibernética sólida es fácil de implementar y no requiere una fuente de tiempo externa ni ingeniería de red. Aplique el relé SV SEL-487B-2 para recibir datos SV IEC 61850-9-2 de una unidad de fusión remota a través de una red. Los relés TiDL y SV incluyen el software SEL Grid Configurator, que simplifica la administración de ajustes.

Protección de barras distribuida: Aplique el SEL-487B en un esquema de protección de barras distribuida con la tecnología TiDL. El sistema se puede ampliar con facilidad de acuerdo con la cantidad de bahías que tenga su sistema, y no requiere puertos de comunicación especiales o ingeniería de red.

Características

    1. 1

      El puerto serial frontal EIA-232 es rápido y práctico para la configuración del sistema y del acceso local.

    2. 2

      El LCD se desplaza de manera automática entre las pantallas personalizadas.

    3. 3

      El teclado de fácil uso ayuda a una sencilla navegación.

    4. 4

      Los LED del panel frontal representan alarmas personalizadas y proporcionan información rápida y sencilla para asistir a los despachadores y al personal de línea a fin de lograr una rápida restauración del suministro.

    5. 5

      Botones de operador programables, con etiquetas configurables por el usuario, permiten la personalización del panel frontal.

    1
    2
    3
    4
    5
    1. 1

      Elija entre un chasis de montaje en panel o en rack y diferentes opciones de tamaño.

    2. 2

      Entre los protocolos de comunicaciones se incluyen FTP, Telnet, sincrofasores, DNP3 LAN/WAN, el protocolo de redundancia en paralelo (PRP), el IEEE 1588 protocolo de tiempo exacto versión 2 (PTPv2),** y el IEC 61850 Edición 2.

    3. 3

      Utilice un puerto EIA-232 frontal y tres posteriores para comunicaciones Mirrored Bits, DNP3, SCADA y accesos de ingeniería.

    4. 4

      21 canales de corriente y 3 de voltaje admiten diferentes configuraciones de barras.

    5. 5

      Opciones de alimentación: 24–48 Vcd, 48–125 Vcd o 110–120 Vca, 125–250 Vcd o 110–240 Vca.

    1
    2
    3
    4
    5
    1. 1

      El chasis 4U con opciones de montaje horizontales (en panel o en rack) se adapta a las necesidades de aplicación de los usuarios.

    2. 2

      Los LED indican el estado de la conexión a una unidad de fusión TiDL SEL-TMU por puerto.

    3. 3

      Los ocho puertos de fibra óptica de 100 Mbps permiten que el relé habilitado con TiDL se conecte con ocho nodos remotos SEL-TMU y reciba datos analógicos y digitales.

    1
    2
    3
    1. 1

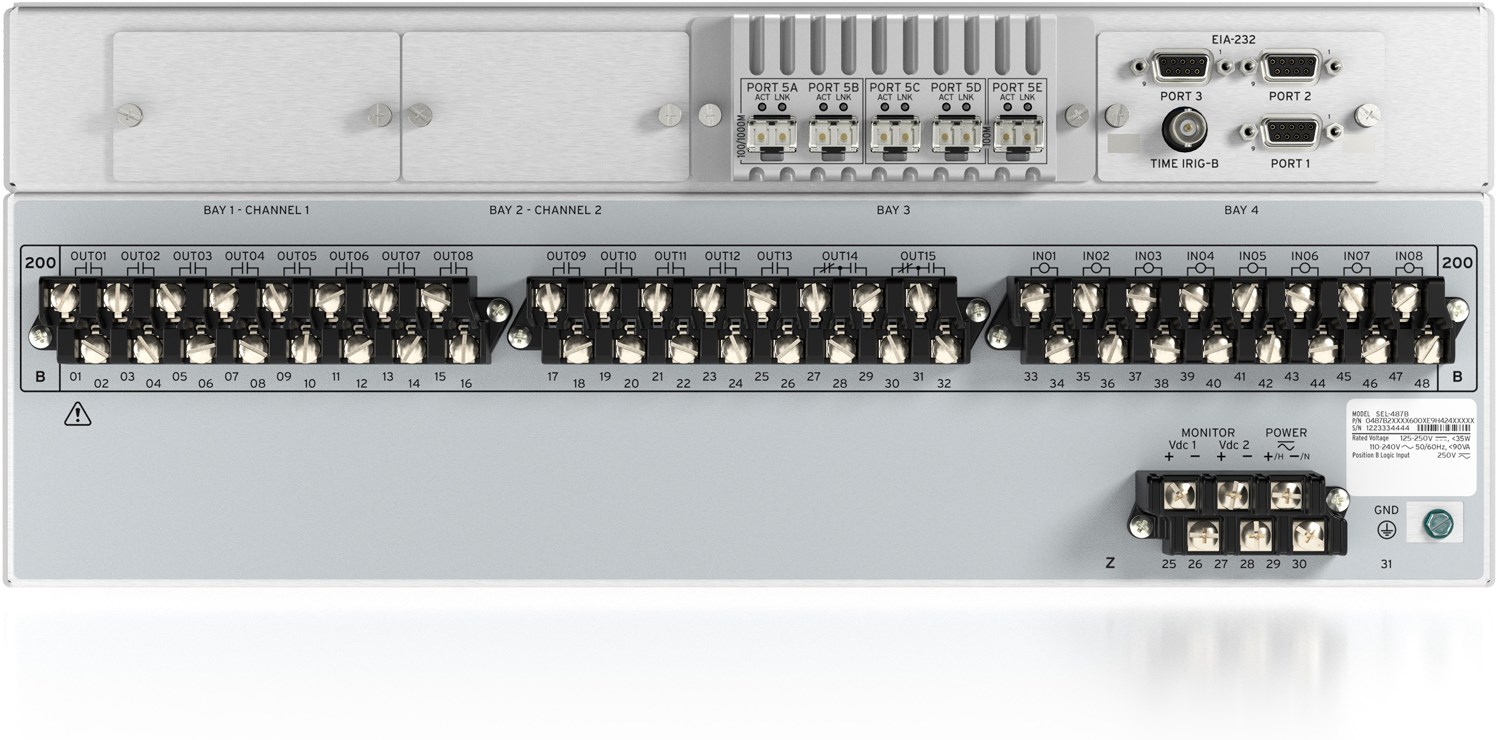

      El chasis 4U tiene varias opciones de montaje para adaptarse a las necesidades de hardware.

    2. 2

      Seleccione el Ethernet de fibra óptica, cobre o mixto con puertos separados para obtener datos de SV y acceso de ingeniería.

    3. 3

      Opciones de alimentación: 24–48 Vcd, 48–125 Vcd o 110–120 Vca, 125–250 Vcd o 110–240 Vca.

    1
    2
    3

Detalles

Protección
Proporcione una protección diferencial flexible de subciclo y baja impedancia para varias topologías y tamaños de barra con el SEL-487B. Proteja sistemas que tienen hasta 21 terminales de barra trifásicas mediante tres relés, para proporcionar 6 zonas diferenciales de barra trifásicas y tres zonas de verificación independientes. Para optimizar la seguridad de la protección, las zonas de verificación supervisan el sistema con base en fases y un algoritmo de detección de TC abierto patentado bloquea las operaciones erróneas durante las condiciones de un TC abierto o con cortocircuito. Los elementos de corriente diferencial de baja impedancia y direccionales proporcionan mayor seguridad y rápida detección de fallas. Reduzca los costos de protección con protección de falla de interruptor integrada.

Flexibilidad
Aplique el mismo TC para protección diferencial, medición, relés de respaldo y otras funciones. El relé SEL-487B puede utilizar TCs no dedicados, con desigualdades de relación de hasta 10:1.

Automatización y control
Reduzca los costos del proyecto y simplifique el cableado interconectado con el uso de múltiples protocolos de comunicaciones. Los controles configurables de operador y el etiquetado simplificado de variables proporcionan potencia agregada a las ecuaciones de control SELogic.

Supervisión y medición
Proporcione supervisión y medición exactas y oportunas de señales de barras, alimentador y subestación. Las corrientes de terminal, posiciones de interruptor y cuchilla, niveles de alimentación de CD del banco de baterías de la estación y el voltaje trifásico son supervisados y actualizados de manera continua. Elimine los requerimientos de registrador y medidor externos con los reportes de eventos oscilográficos y binarios COMTRADE y los reportes del Registrador de eventos secuenciales (SER).

Software acSELerator QuickSet SEL-5030
Desarrolle los ajustes del relé fuera de línea, programe las ecuaciones de control SELogic y analice los reportes de eventos post-falla.

Tres zonas de verificación independientes
Mejore la disponibilidad y confiabilidad del sistema de potencia reduciendo las operaciones no deseadas del relé debido a contactos auxiliares con falla o desalineados y proporciona verificación redundante de fallas dentro de zona. Los ajustes de zona de verificación independientes ofrecen flexibilidad adicional para ajustar el elemento diferencial de zona de verificación.

Detección avanzada de TC abierto
Mejore la seguridad del elemento de corriente diferencial con lógica patentada de detección de TC abierto. Lo anterior asegura que las zonas de las barras de la diferencial de corriente no operarán incorrectamente debido a terminales que no pueden medirse de manera apropiada.

IHM de panel frontal mejorada
Mejore la eficiencia y simplifique la instalación con más LEDs bandera y botones de operador. Los chasís 7U y 9U tienen opciones para 8 LEDs bandera y 4 botones de operador adicionales, proporcionando 24 LEDs bandera y 12 botones de operador en la IHM del panel frontal.

Tecnología Time-Domain Link
Aplique una solución TiDL, en la cual se colocan dispositivos SEL-TMU en el patio cerca del equipo principal para digitalizar señales de E/S discretas y datos analógicos y, luego, transportarlos por un cable de fibra óptica al relé TiDL SEL-487B-2 en la caseta de control. Cada SEL-TMU puede compartir datos con hasta cuatro relés TiDL, lo que brinda flexibilidad de diseño de protección y reduce la cantidad de dispositivos. La tecnología TiDL emplea conexiones punto a punto y un protocolo diferente a Ethernet que brinda una solución sencilla y segura. Debido a que no requiere una fuente de tiempo externa ni switches Ethernet, es fácil de implementar sin ingeniería de red. TiDL combina la protección comprobada de los relés de la serie SEL-400 con el SEL-TMU especialmente diseñado. De esta manera, se reducen los requisitos de capacitación, se simplifica la implementación y aumenta la disponibilidad. También proporciona una sincronización de tiempo y muestreo síncrono integrados, lo que asegura que la protección esté disponible en el relé sin importar si está disponible una señal de tiempo externa.

Tecnología SEL Sampled Values
Implemente una solución SEL SV, donde la Merging Unit (MU) (publicador) digitaliza las señales analógicas del equipo principal y después las transmite a un relé SEL-487B-2 SV (subscriptor) en la caseta de control a través de una red de Ethernet basada en fibra óptica. El sistema utiliza una sincronización de tiempo precisa a través del IRIG-B o el PTP. El relé SV SEL-487B-2 ofrece la protección tradicional del SEL-487B-1 y también puede recibir datos SV de dispositivos, como la unidad de fusión de protección, automatización y control SEL-401 o la unidad de fusión del sistema de protección, automatización y control SEL-421-7. Debido a que todos los dispositivos SV de SEL cumplen con la norma IEC 61850-9-2 y la directriz UCA 61850-9-2LE, el relé SV SEL-487B-2 se puede usar con las unidades que cumplan con SV de otros fabricantes.

Administración de ajustes simplificada
Los relés TiDL y SV SEL-487B-2 incluyen SEL Grid Configurator, una nueva herramienta de software de configuración que aumenta la eficiencia y mejora la información sobre los ajustes. Cuenta con un editor estilo hoja de cálculo, una poderosa visualización de la protección, generación de reportes integral, filtros personalizados y administración de ajustes de múltiples dispositivos.

  • Soluciones de sistemas secundarios digitales
    • Relé de SEL-487B-2 con tecnología TiDL.
    • Relé (suscriptor) con valores de muestra CEI 61850-9-2 SEL-487B-2.
  • 1 A o 5 A Entradas.
  • Opciones de conexión a Ethernet para conexiones primarias y de reserva:
    • 10/100BASE-T
    • 100BASE-FX
  • Comunicaciones que cumplen con la edición 2 de IEC 61850 y la versión 2 del protocolo de tiempo de precisión (PTPv2) IEEE 1588.
  • Agregue hasta cuatro tarjetas de expansión de E/S con opciones de contacto de salida estándar o de alta velocidad.
  • Paquetes de hardware de montaje en rack o en panel.
  • Configuraciónes del relé:
    • Un relé para hasta 7 terminales y 2 zonas trifásicas.
    • Dos relés para hasta 10 terminales y 3 zonas trifásicas.
    • Tres relés para hasta 21 terminales y 6 zonas trifásicas.
    • Comuníquese con su representante local de ventas de SEL para conocer las técnicas para cubrir sistemas aún más grandes.
  • Una IHM mejorada con 24 LEDs bandera, 12 botones para el operador y LEDs tricolores.
  • Configuración de hardware Connectorized.
  • Recubrimiento protector: Proteja el equipo de entornos hostiles y contaminantes volátiles tales como sulfuro de hidrógeno, cloro, sal y humedad.

Versión mínima de QuickSet

Producto Revisión Número Z Versión mínima de software
SEL-487B-1 R313-V0 013 6.6.1.1
SEL-487B-1 R311-V1 012 6.6.0.0

Últimas versiones de firmware

No hay versiones de firmware disponibles para este producto.

Producto Revisión ID de firmware Fecha de disponibilidad Número de serie
SEL-487B R124 SEL-487B-R124-V0-Z008004-D20131111 19/11/13 1133230001
SEL-487B-1 R316-V0 SEL-487B-1-R316-V0-Z016007-D20210514 27/5/21 ~1211470001
SEL-487B-2 R401-V0 SEL-487B-2-R401-V0-Z101101-D20210326 4/5/21 ~1211240001

Los ID para versiones anteriores del firmware se encuentran típicamente en el apéndice A del manual de instrucciones.

Versión mínima de QuickSet

Producto Revisión Número Z Versión mínima de software
SEL-487B-1 R313-V0 013 6.6.1.1
SEL-487B-1 R311-V1 012 6.6.0.0
