      SEL-3530/3530-4

      Контроллер автоматизации в режиме реального времени (RTAC)

      Контроллеры автоматизации в режиме реального времени (RTAC) SEL-3530 подходят для использования на коммунальных подстанциях или в системах управления и автоматизации промышленных процессов. Они обеспечивают комплексный и гибкий контроль с интегрированной системой безопасности, простотой конфигурации, унифицированной логикой и надежностью. Контроллер RTAC преобразовывает данные между различными протоколами, связывается с любым сконфигурированным и подключенным устройством и поставляется со встроенным логическим модулем по стандарту IEC 61131.

      Сравнительная таблица линейки контроллеров автоматизации

      Цены от

      3 740 долл. США

      Запрос связи

      (0/250)

      *Эти поля являются обязательными для заполнения.

      Устройство сетевой безопасности—Контроллер автоматизации в режиме реального времени (RTAC) SEL-3530 или SEL-3530-4 можно использовать как безопасную точку доступа к вашей подстанции или предприятию. Реализуйте централизованную аутентификацию по протоколу LDAP и ролевую аутентификацию пользователей, пароли проектов, функции загрузки через веб-интерфейс, журналы доступа и безопасный инженерный доступ по протоколу Secure Shell (SSH). Отображайте метки безопасности в отчеты SCADA для передовой в отрасли интеграции технологий обеспечения безопасности.

      SCADA Терминал контроля и управления (RTU) — Быстро конфигурируемая система контроля и управления подстанцией (RTU), включает в себя возможность преобразования протоколов, связь со SCADA, синхрофазор, синхронизацию времени, управление данными и пользовательскую логику.

      Сбор данных — Возможность связи с любым устройством через встроенный протокол «клиент-сервер». Возможность обмена данными через протокол DNP3, Modbus, IEC 60870-5-101/104, LG 8979, SES-92, SEL Fast Messaging, Mirrored Bits и IEEE C37.118 для синхрофазоров. Конвертация данных разных протоколов связи, возможность применения математических и логических функций и логических выходов для управления в режиме реального времени.

      Управление подстанцией — Создание логических схем при помощи встроенного в RTAC инструмента IEC 61131 logic engine. Беспрецедентная гибкость управления за счет таких функций и параметров как диагностика, входные и выходные контакты, протоколы передачи данных и статистика передачи.

      Интеграция IEC 61850 — Возможность интеграции современных интеллектуальных электронных устройств (ИЭУ) в схемы управления и автоматизации с помощью клиент-серверного интерфейса GOOSE IEC 61850 и протокола передачи служебных сообщений MMS.

      Соответствие нормативам регулятивного органа—Соответствует или превышает требования IEEE 1613 и нормативы для защитных реле при эксплуатации в сложных условиях. Контроллер RTAC спроектирован так, чтобы выдерживать вибрацию, электрические импульсы, быстрые переходные процессы и экстремальные температуры.

      Сбор данных о событиях — Детекция, фильтрация и сбор данных о событиях всех присоединенных реле SEL в автоматическом режиме. Простота получения данных о месте повреждения, токе КЗ и других параметрах в системе SCADA. Автоматическая регистрация и сохранение данных событий с помощью программного обеспечения acSELerator Team SEL-5045.

      Интегрируйте управление энергоснабжением и контроль промышленных процессов—Создайте мощный шлюз между подстанцией и промышленным объектом при передаче данных по протоколу EtherNet/IP. Этот широко используемый промышленный протокол обеспечивает надежную связь между электронными устройствами в системах промышленной автоматизации. Используйте адаптер RTAC EtherNet/IP для обмена ключевыми данными для мониторинга в режиме реального времени, управления процессами и интеграции энергосистемы.

      Человек-машина интерфейс (ЧМИ) подстанции—Опциональный веб-интерфейс ЧМИ, доступный для RTAC и SEL-2240 Axion, позволяет осуществлять экономически эффективный локальный и удаленный мониторинг, управление и оповещение на подстанциях и других объектах. Программное обеспечение acSELerator Diagram Builder SEL-5035 обеспечивает удобный доступ к базе данных тегов RTAC, сокращая время на создание экранов.

      Обновления

      New RTAC Libraries/Extensions

      • Falling Conductor Protection: Detect and mitigate broken and falling conductor scenarios. This extension leverages synchrophasor measurements as well as breaker and switch status to drive a multifaceted detection algorithm. It is intended for use on the SEL-3350, SEL-3555, and SEL-3560 RTACs. To license this option, please contact your SEL Engineering Services representative.
      • CtPt Monitor: Monitor CT and PT health using streaming measurements as part of an asset monitoring program. Leverage measurements from redundant CTs or PTs to facilitate continuous verification of nominal CT or PT status. This extension provides immense scalability with no programming required. Usage of this extension requires the ConditionMonitoring license option.
      • Indirect Tagging: Streamline the configuration of shared tags for RTAC HMI optimization. This extension greatly simplifies the procedure detailed in application guide AG2018-16.
      • Simple Tag Mapper: Leverage automatic, best-fit, tag set mapping to quickly configure an RTAC settings file from start to finish. This extension provides an alternative to the Tag Processor for mapping client tags to server shared maps.

      Latest RTAC Firmware Updates

       Firmware R149

      • Added IPv6 to RTAC WAN interfaces that support access to the webpage, APIs, DNP, Modbus, SEL, and SFTP protocols.
      • Enhanced the RTAC User API for adding, deleting, and modifying user accounts.
      • Added calculation channels to the Axion SEL-2245-2 AC Protection Module Recording Group to create custom channels in COMTRADE event reports.
      • The RTAC can now collect event reports from relays connected through SEL-2020 or SEL-2030 series communications processors.
      • Enhanced the Project API and added a downloadable report in the web interface to report information about project connections.
      • Added support for the SEL-3390T Time and Ethernet Adapter PCIe card in the SEL-3555.
      • Changed the default web settings that enforce HTTPS connections on port 443. The setting can be disabled to allow for connection via HTTP on port 80.



      Previous RTAC Firmware Updates

       Firmware R148

      • Employ the new SEL-3350 Automation Controller as an RTAC for logical processing and system automation.
      • Configure the SEL-3555 RTAC to utilize RAID 1 for redundant storage application data, like events, Dynamic Disturbance Recording (DDR), and synchrophasor data.
      • Utilize the Configuration API to support monitoring for configuration changes using a configuration fingerprint.
      • Name collected COMTRADE files according to IEEE COMNAME standard.

       Firmware R147

      • Stream 3 kHz point-on-wave samples when SEL-2245-42 AC Protection Modules are used in combination with the SEL-3555 RTAC.
      • Configure the RTAC to act as an access gateway to other web-based devices using the new Web Proxy feature. This feature enables secure web access to devices across networks connected to the RTAC.
      • Employ the Project Management API to upload and switch projects directly on the RTAC.
      • A new acSELerator RTAC SEL-5033 Software feature allows users to edit the RTAC web interface setting directly in the acSELerator RTAC project. This simplifies configuration by providing a one-step process for configuring RTAC communications settings.

       Firmware R146

      • Employ the RTAC to provide a powerful gateway between the substation and the factory using EtherNet/IP. This popular industrial protocol facilitates reliable communication between electronic devices in industrial automation systems. Use the RTAC’s EtherNet/IP adapter to exchange critical data for real-time monitoring, process control, and power system integration.
      • Expand your system integration by using the web APIs to obtain information about network audits, hardware ID properties, logic engine assets, networking, ports, acSELerator RTAC SEL-5033 Software projects, the status of projects, and users.

      Firmware R145

      • Configure up to 100 IEEE C37.118 clients. Each client can be configured with up to 100 phasor measurement unit (PMU) data sets. Data sets can be passed directly to the IEEE C37.118 server without the need to configure logic on the RTAC. The data rates can be configured for up to 240 messages per second, and archiving is available with the Dynamic Disturbance Recording (DDR) extension.
      • Enable the SEL server to read files via ASCII, and use the SEL server to manage passwords for local accounts.

      Firmware R144

      • Securely access your RTACs and SEL IEDs using RADIUS centralized authentication with multi-factor authentication support.
      • Integrate legacy RTUs using the CDC Type II client.

      Firmware R143

      • Validate that critical commands were sent from trusted sources using DNP3 Secure Authentication Version 5.
      • Automatically detect and configure connected Axion modules in acSELerator RTAC SEL-5033 Software.
      • Develop and test custom RTAC libraries using the new acSELerator RTAC Developer Mode, which allows users to write and compile user logic into a library that can be deployed to other RTACs.
      • Update tag and device names using the new refactoring feature. The changes will reflect through the entire acSELerator RTAC project, including the Tag Processor.

      Firmware R142

      Compare two RTAC configurations in acSELerator RTAC SEL-5033 Software to detect setting differences.

      Firmware R141

      • Create custom user roles with relevant granular permissions to restrict access to need-to-know information.
      • Easily download a complete password report for IED communications protocol passwords to get access to connected relays in emergencies.
      • Provide indefinite access to the RTAC HMI by using the new infinite timeout option.

      Firmware R140

      Combine multiple oscillography event files generated by Axion modules into one substation event report.

      Firmware R139

      • Easily access user-generated files, dynamic disturbance recorder records, collected oscillography files, and more using the RTAC’s S/FTP server.
      • Generate COMTRADE or CSV files with data from the RTAC’s logic engine, which can include synchrophasor, protection, or SCADA data.
      • Manage in-service RTACs through the web interface with Live Data viewing and forcing, firmware upgrades, project uploads, and communications capture collections.
      • Easily configure engineering access with the SEL Protocol Server and support for YMODEM file transfer, the acSELerator QuickSet SEL-5030 Software HMI, and enhanced access commands.

      Материалы по теме

      SEL-2440
      Продукт

      SEL-2440 Дискретный программируемый контроллер автоматизации DPAC

      Узнать подробнее
      SEL-3505/3505-3
      Продукт

      SEL-3505/3505-3 Контроллер автоматизации в режиме реального времени (RTAC)

      Узнать подробнее
      SEL-3532/3533
      Продукт

      SEL-3532/3533 RTAC Conversion Kits

      Узнать подробнее
      SEL-3555
      Продукт

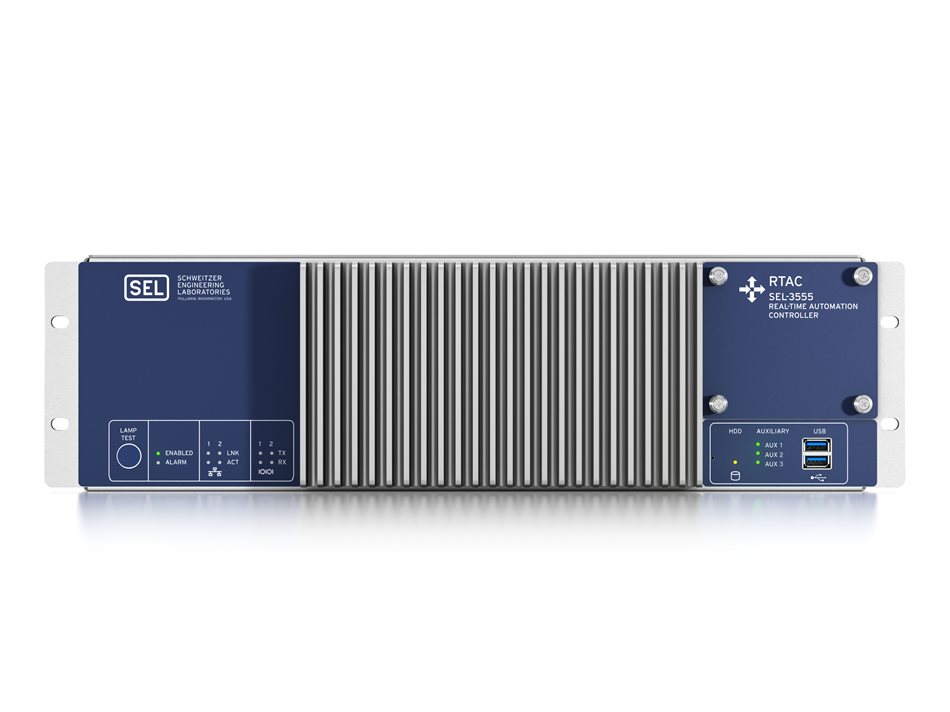

      SEL-3555 Контроллер автоматизации в режиме реального времени (RTAC)

      Узнать подробнее
      SEL-5033
      Продукт

      SEL-5033 Программное обеспечение acSELerator RTAC

      Узнать подробнее

      Особенности

        1. 1

          Диагностические светодиоды.

        2. 2

          Индикаторы активности сети Ethernet

        3. 3

          Антивирусная технология с функцией белого списка Exe-GUARD

        4. 4

          Светодиодные индикаторы активности последовательного порта

        5. 5

          Программируемые пользователем двухцветные светодиодные индикаторы

        6. 6

          Отсутствие движущихся частей

        7. 7

          Централизованная авторизация через протокол LDAP

        1
        2
        3
        4
        5
        6
        7
        1. 1

          Клеммная колодка с винтовыми зажимами (STC) SEL с винтами ANSI 10 обеспечивает легкость подключения и допускает использование очковых наконечников

        2. 2

          Независимые порты Ethernet

        3. 3

          Демодулированный ввод IRIG-B

        4. 4

          До 33 DB-9 EIA-232/-485 программно выбираемых последовательных портов, которые работают со скоростью до 115 кбит/с

        5. 5

          Изолированный последовательный порт с разъемами принудительного удержания для надежной связи на больших расстояниях

        6. 6

          Изолированный контактный ввод с настраиваемыми пользователем диапазонами напряжения для программируемых функций управления

        7. 7

          Программируемый контакт аварийных сигналов служит для отображения состояния внутренней диагностики, доступа связи и изменения параметров настройки

        8. 8

          Три варианта питания: 120/250 В постоянного тока, 125/240 В переменного тока; 48/125 В постоянного тока, 120 В переменного тока; или 24/48 В постоянного тока

        1
        2
        3
        4
        5
        6
        7
        8
        1. 1

          Кнопка проверки ламп и контрольные светодиодные индикаторы.

        2. 2

          Светодиодные индикаторы упрощают диагностику, указывая активность передачи и приема каждого порта.

        3. 3

          Программируемые двухцветные светодиодные индикаторы с настраиваемыми значениями предоставляют оповещения, настраиваемые пользователем.

        4. 4

          Широкий диапазон рабочих температур: от 40° до +85°C (от 40° до +185°F)

        5. 5

          Надежный ударопрочный корпус выдерживает ЭМИ, радиопомехи, удары и вибрацию.

        1
        2
        3
        4
        5
        1. 1

          Независимые порты Ethernet, типа RJ45 или оптические типа LC.

        2. 2

          Демодулированные вход и выход IRIG-B для высокого точности синхронизации времени.

        3. 3

          Последовательные порты EIA-232/485 программно выбираемы

        4. 4

          Все терминалы четко пронумерованы и помечены буквами для проведения проводки и испытания.

        5. 5

          Программируемый ввод и контакт аварийных сигналов.

        1
        2
        3
        4
        5

      Подробности

      Встроенная система безопасности
      Контроллер RTAC можно использовать как точку безопасного доступа к подстанции или объекту с помощью централизованной аутентификации по протоколу LDAP, локальной ролевой аутентификации пользователей, журналов доступа и безопасного инженерного доступа. Это повышает безопасность системы и помогает обеспечить соответствие стандартам.

      Легкость и простота конфигурации
      На базе онтроллеров RTAC можно быстро построить интегрированную систему автоматизации, включая средства преобразования протоколов, систему связи SCADA, измерения синхрофазоров, синхронизации времени, управления данными и программируемую логику. Контроллеры RTAC SEL просты и удобны в настройке и эксплуатации, в чем можно убедиться, просмотрев серию наших видеоинструкций.

      Признанный уровень надежности и поддержки SEL
      Контроллер RTAC превышает требования стандарта IEEE 1613 и спецификаций на реле защиты для промышленных условий эксплуатации, а также устойчив к вибрации, броскам тока, быстрым переходным процессам и экстремальным температурам. Контроллер автоматизации в режиме реального времени SEL отличается надежной работой даже в тяжелых условиях.

      Опциональный веб-интерфейс ЧМИ
      Опциональное программное обеспечение acSELerator Diagram Builder SEL-5035 позволяет создавать однолинейные схемы веб-интерфейса ЧМИ, экраны оповещений и визуализировать схемы управления. Вы можете понимать и визуализировать состояние и конфигурацию системы, находясь на подстанции или в любом другом месте, где есть доступ к сети.

      Протоколы
      Обширный список поддерживаемых протоколов для сбора данных реле разных поколений и других интеллектуальных электронных устройств.

      Минимальная версия ПО

      Видео

      RTAC Basics

      Video Playlists

      Videos in this series:

      • How to Set the SEL Secure Communications System, Part 1: Overview
      • How to Set the SEL Secure Communications System, Part 2: Using acSELerator QuickSet
      • How to Set the SEL Secure Communications System, Part 3: Configuring acSELerator Team Software
      • How to Set the SEL Secure Communications System, Part 4: Configuring the SEL-3620
      • How to Set the SEL Secure Communications System, Part 5: Configuring the SEL RTAC
      • How to Set the SEL Secure Communications System, Part 6: Putting It All Together

      RTAC HMI

      • How to Use the RTAC HMI, Part 1: acSELerator Diagram Builder Overview
      • How to Use the RTAC HMI, Part 2: Building a Project
      • How to Use the RTAC HMI, Part 3: Shared Tags

      Последние версии встроенной программы

      Версии микропрограммы для этого продукта отсутствуют.

      Продукт Номер обновления Идентификатор встроенной программы Дата релиза Серийный номер
      SEL-3530 R153-V0 SEL-3530-R153-V0-Z000058-D20240918 25.09.24 ~1242690001
      SEL-3530 R152-V2 SEL-3530-R152-V2-Z000294-D20240918 25.09.24 ~1242690001
      SEL-3530 R151-V6 SEL-3530-R151-V6-Z000267-D20240918 25.09.24 ~1242690001
      SEL-3530 R150-V8 SEL-3530-R150-V8-Z000303-D20240918 25.09.24 ~1242690001

      Идентификационные номера прошивки для старых версий фирменного ПО обычно расположены в Приложении А инструкции по эксплуатации.

      Минимальная версия ПО

      Инструкции по эксплуатации

      На английском языке

      Загрузите расширения библиотеки acSELerator RTAC и воспользуйтесь гибкостью, обеспечиваемой линейкой продуктов SEL RTAC для приложений автоматизации и интеграции. Расширения библиотеки — это предварительно подготовленные кодовые компоненты для продвинутых пользователей SEL RTAC. После загрузки инструкции по использованию каждого из расширений библиотеки будут доступны через меню справки acSELerator RTAC.

      Руководства пользователя для универсальных и опциональных библиотек можно найти в Справочнике по программированию.


      Библиотеки универсальных инструментов (бесплатные)


      БиблиотекаОбласть применения
      AnalogCondОбработка аналоговых величин и цифровой фильтрации.
      CrossTaskDataПередача данных между главной задачей и задачей автоматизации.
      ChannelMonitoringПодача сигнала при отклонении канала от заданных пользователем параметров.
      DictionariesСоздание справочных таблиц для быстрого извлечения данных.
      DynamicVectorsХранение произвольного числа элементов, например, массива с автоматически изменяемым размером.
      EmailОтправка предупреждений и уведомлений от RTAC на почтовый сервер.
      IPAliasRedundancyИспользование одного IPдвумя RTAC в схеме резервирования по принципу избыточности с помощью IP-алиаса.
      MathComplexВыполнение математических операций с величинами с вещественными и мнимыми составляющими.
      MathMatrixВыполнение стандартных матричных операций.
      PacketEncodingsСериализация и десериализация информации на сокет и от сокета.
      PowerMeteringВыполнение расчетов энергии и потребности.
      PowerSystemAutomationОбнаружение синхронизации между двумя независимыми источниками напряжения.
      PowerSystemProtectionОпределение условий отказа и раскрытие потенциала защитного модуля SEL-2245-42 AC.
      QueueОтслеживание упорядоченных списков объектов.
      QuickSortСортировка объектов.
      RecordingTriggersОбнаружение особых условий в аналоговых и цифровых сигналах для запуска сбора данных.
      SELEthernetControllerУправление UDP- и TCP-соединениями между неструктурированными сокетами.
      SELRandГенерирование случайных чисел.
      SELServerSimulatorsСимуляция клиента SEL-351.
      SELStringОбъединение и разделение строк в постоянном времени.
      SnmpLiteВыявление и устранение неисправностей сетевого подключения.
      SyslogCollectorПолучение syslog-сообщений от других устройств.

      Опциональные решения для автоматизации

      Чтобы выбрать любую из следующих библиотек, выберите библиотеку в качестве дополнительной функции в конфигураторе оборудования RTAC.


      БиблиотекаСфера применения / Подробные сведенияБиблиотеки зависимостей
      Grid Connection ControlУправление границей балансовой принадлежности (ГБП) между энергосистемой и возобновляемыми источниками энергии.Регистратор динамических нарушений, ввод/вывод файлов
      Horizon SVP PlusПревратите RTAC в обработчик векторных данных. Модальный анализ SVPplus позволяет обнаруживать начало неконтролируемых колебаний на большой территории.Отсутствует
      Horizon Power System ModelРазрешение потоков синхрофазорных данных с помощью модели энергетической системы.File I/O
      Регистратор динамических нарушенийСбор данных из логического модуля для генерации последовательностей событий (SOE), синхронизированных по времени файлов CSV и файлов COMTRADE в RTAC.File I/O
      Регистратор тенденций учета Регистрация аналоговых данных в RTAC и отправка данных в ПО acSELerator Team SEL-5045 и acSELerator Meter Reports SEL-5630 для анализа.File I/O
      Генератор отчетов / клиент EmailPlusСоздание пользовательских отчетов на основе данных, полученных из логического модуля RTAC. Поставляется с полнофункциональным почтовым клиентом, который интегрируется в защищенные почтовые системы. File I/O
      FTP SyncПосле подключения к имеющейся серверной инфраструктуре S/FTP можно автоматически отправлять файлы из файловой системы RTAC в удаленные точки. File I/O
      File I/OЧтение и запись файлов в файловую систему RTAC. Включает встроенный SFTP/FTP-клиент для отправки и получения файлов и предоставляет программный доступ к записям неисправностей и данным SOE.Отсутствует

      Библиотеки инженерно-технической службы (для получения информации о заказе свяжитесь с инженерно-технической службой.)


      БиблиотекаПриложение
      Distribution AutomationОбнаружение, локализация, устранение неисправностей и вольт/вольт-ампер реактивный контроль питающих линий распределительной сети
      Automated System Verification and MonitoringКонтроль и верификация системы защиты (NERC PRC-005)
      Ground Fault DetectionОбнаружение замыканий на землю незаземленных энергетических систем
