Localización precisa de las fallas
Localice fallas en la torre más cercana con la tecnología de localización de fallas por onda viajera comprobada en campo de SEL. Obtenga una localización de fallas confiable con los métodos basados en impedancia y por onda viajera de varios extremos. Garantice una localización de fallas segura en una amplia gama de condiciones de funcionamiento con los métodos de localización de fallas basada en la impedancia de uno y de varios extremos.

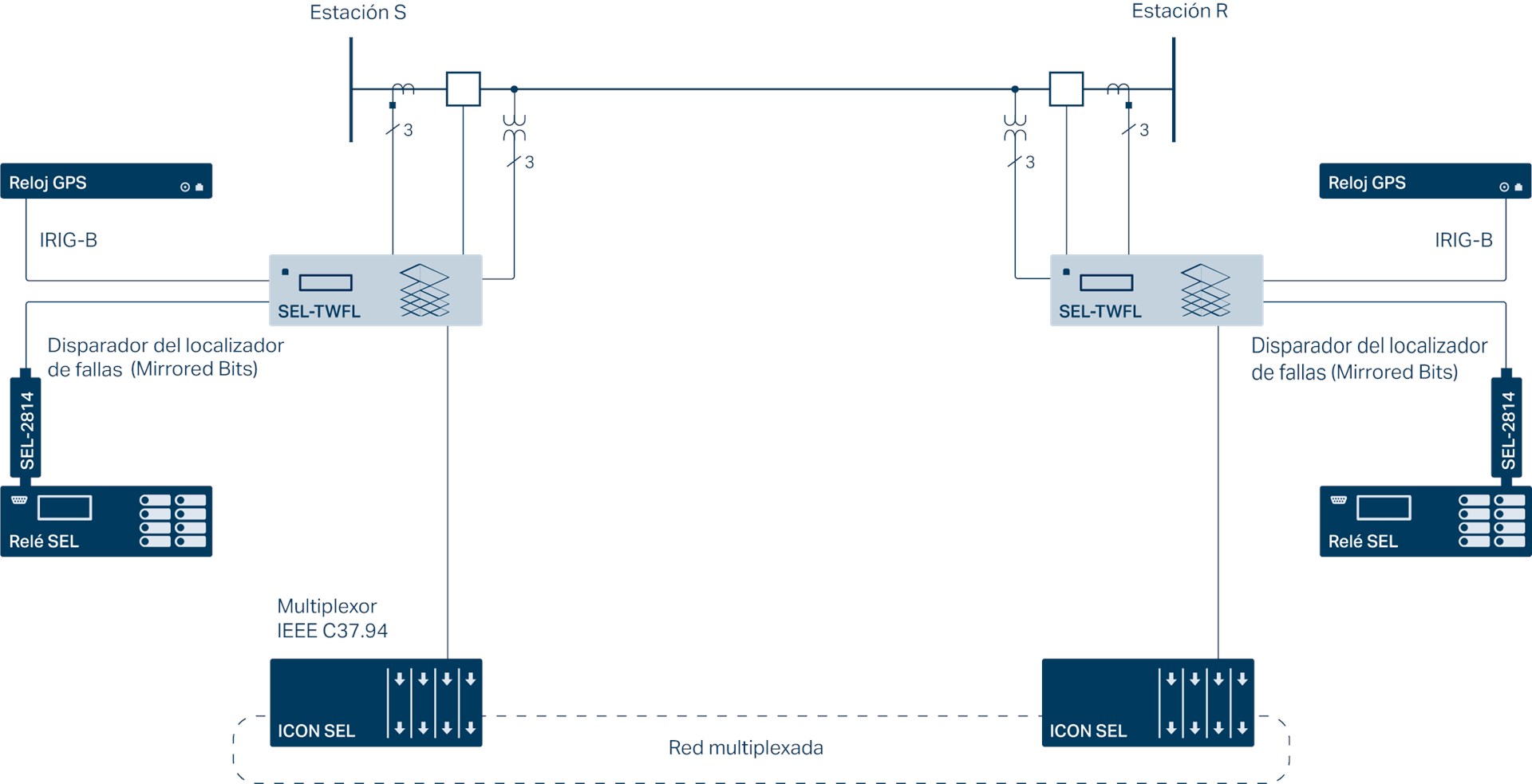

Los métodos de varios extremos funcionan en un canal de 64 kbps con multiplexación que cumple con la norma IEEE C37.94, y necesitan que el SEL-TWFL esté conectado en cada línea por la entrada IRIG-B a un reloj que cumpla con la norma IEEE C37.118 con precisión por debajo de un microsegundo.

En aplicaciones que no tienen un canal digital, use el método de localización de fallas por onda viajera de un extremo y obtenga una lista breve y priorizada de posibles ubicaciones de las fallas.

Conecte el SEL-TWFL con transformadores de instrumentación de protección estándar y programe el activador de localización de fallas basado en salidas de DISPARO de relés de protección mediante el uso de E/S de contacto o comunicaciones Mirrored Bits de SEL.

Monitoreo de línea
Monitoree la línea en busca de fallas incipientes, fallas recurrentes o fallas de cables incipientes. Obtenga un recuento de eventos tabulados por ubicación para detectar actividad de baja energía y fallas a lo largo de la línea. Evite las fallas mediante la limpieza o el reemplazo selectivo de los aisladores, la poda de la vegetación, la mejora de las soluciones antigalope, la implementación de espaciadores de línea o la mejora de la protección contra los rayos. La lógica de monitoreo de línea usa la localización de fallas del método por onda viajera de varios extremos y tabula eventos de precursores de fallas dentro de los segmentos definidos de la línea. Genera alarmas si el recuento de eventos supera un umbral establecido por el usuario. El monitoreo de línea funciona en un canal de 64 kbps con multiplexación que cumple con la norma IEEE C37.94, y necesita que el SEL-TWFL esté conectado en cada línea por la entrada IRIG-B a un reloj que cumpla con la norma IEEE C37.118 con precisión por debajo de un microsegundo.

Registro de alta fidelidad
El SEL-TWFL mide y registra corrientes y voltajes de línea (12 canales) a una tasa de muestreo de 1 MHz. Este dispositivo almacena 50 registros de 1.2 segundos de duración. Active la captura de datos de cualquiera de los Relay Word bits del dispositivo (causados por elementos sobrecorriente, subvoltaje y sobrevoltaje), una entrada de contacto, una entrada de Mirrored Bits de SEL o cualquier combinación de ellos. Analice eventos de sistemas de potencia de alta frecuencia, como descargas atmosféricas, reencendidos de interruptores y voltajes de recuperación de transitorios de interruptores, con la excepcional capacidad de registro de 18 bits y 1 MHz del SEL-TWFL.
