SEL-TWFL

Localizador de faltas de ondas viajantes dupla e gravador de 12 canais MHz

O SEL-TWFL fornece uma localização precisa da falta usando métodos baseados em ondas viajantes e impedância. Anos de dados de campo mostram que a tecnologia de localização de faltas de ondas viajantes da SEL é precisa dentro de um intervalo de torre. O dispositivo também inclui lógica de monitoramento de linha para localizar faltas incipientes.

O SEL-TWFL é um localizador de faltas econômico, capaz de monitorar linhas compensadas em série, linhas aéreas, linhas de cabo e linhas de transmissão híbridas com seções aéreas e de cabo. É adequado para aplicações radiais, de dois terminais e de três terminais, e um SEL-TWFL pode monitorar duas linhas de uma única subestação. Para métodos de localização de falta com múltiplas extremidades, os dispositivos SEL-TWFL trocam dados através de um canal de comunicação e relatam a localização da falha localmente ou através de protocolos de comunicação para um sistema SCADA. O SEL-TWFL é um gravador de falhas excepcional, registrando dados de até seis correntes e seis tensões por até 1,2 segundo a uma taxa de amostragem de 1 MHz com 18 bits de resolução.

A partir de

$10,000

com descontos selecionados por volume de compra antecipada de até 15 por cento

Tire suas dúvidas

(0/250)

*Este campo é obrigatório.


Tecnologia incomparável de localização de faltas e monitoramento de linha –Reduza o tempo e o esforço necessários para encontrar faltas ao despachar equipes de patrulha para locais com faltas. O SEL-TWFL inclui métodos de localização de faltas baseados em ondas viajantes de extremidade simples e múltipla, precisos dentro de uma única extensão de torre. Ele também inclui métodos baseados em impedância de extremidade simples e múltipla. A combinação desses métodos fornece a melhor precisão e confiabilidade para qualquer combinação de condições operacionais e tipos de faltas. Use a função de monitoramento de linha para manutenção de linha com base em condições para evitar faltas de linha e descobrir pontos fracos ao longo da linha.

Gravação de ultra-alta resolução– Melhore sua compreensão de transitórios de alta frequência em seu sistema de energia, como ondas viajantes de faltas, eventos de chaveamento, restrikes de disjuntores e faltas autoextinguíveis. O SEL-TWFL mede e registra correntes e tensões de linha com amostragem de alta fidelidade (1 MHz, 18 bits), oferecendo uma compreensão aprimorada dos eventos em seu sistema de energia.

Aplicações abrangentes– Localize com precisão faltas em linhas aéreas e de cabo, bem como em linhas híbridas com seções aéreas e de cabo. O SEL-TWFL é uma excelente escolha para linhas compensadas em série e pode ser aplicado em linhas de transmissão com derivações.

Características

    1. 1

      Porta USB 2.0 para acesso de engenharia local

    2. 2

      Visor para exibir informações de medição, evento, localização de falta e status do dispositivo

    3. 3

      Simples navegação através de IHM

    4. 4

      Espaço para etiquetas e alvos de LED

    5. 5

      Compartimento para etiqueta de identificação de dispositivos ou informações de equipamentos.

    1
    2
    3
    4
    5
    1. 1

      Seis saídas de interrupção de alta velocidade e alta corrente e uma saída de alarme

    2. 2

      Cinco entradas com um terminal comum

    3. 3

      Entrada de tempo IRIG-B

    4. 4

      Três portas de fibra óptica para localização de faltas com várias extremidades ou acionamento do localizador de faltas e do gravador de eventos usando bits espelhados SEL ou comunicações compatíveis com IEEE C37.94

    5. 5

      100 Mbps ou 1 Gbps através de porta Ethernet SFP para acesso de engenharia e SCADA.

    6. 6

      Oito entradas e saídas para sinalização digital

    7. 7

      Entradas de corrente para dois terminais de linha de disjuntor único ou um terminal de linha de disjuntor duplo

    8. 8

      Entradas de tensão para terminais de uma ou duas linhas

    9. 9

      Fonte de alimentação

    1
    2
    3
    4
    5
    6
    7
    8
    9

Aplicações

Aplicações

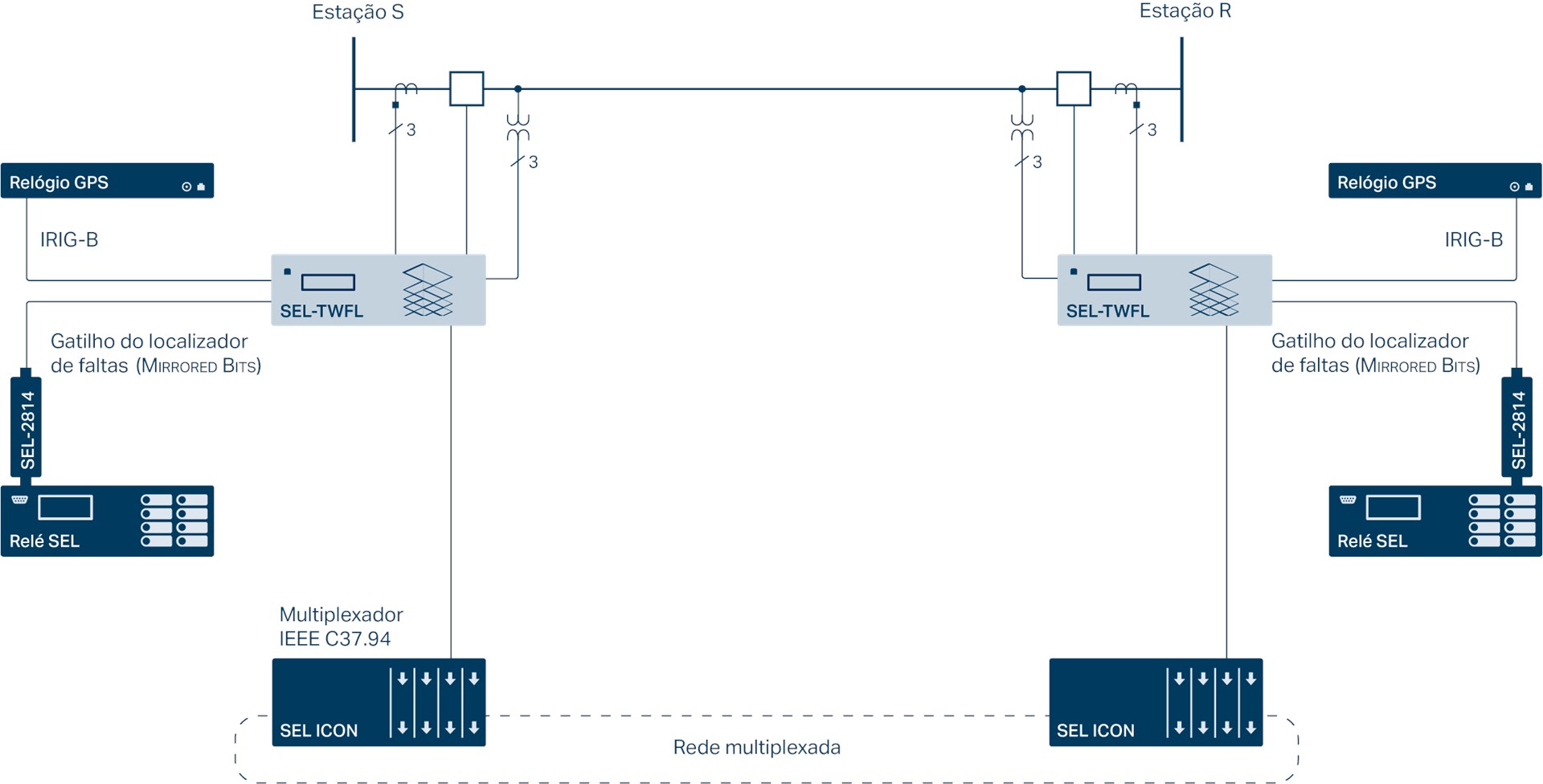

O SEL-TWFL pode monitorar linhas aéreas e cabeadas, bem como linhas híbridas com seções aéreas e cabeadas. O SEL-TWFL é adequado para linhas compensadas em série e linhas de transmissão com derivações. Em aplicações múltiplas, cada SEL-TWFL usa um multiplexador compatível com IEEE C 37.94 – como o SEL ICON – para trocar informações de falta com um SEL-TWFL remoto e calcular locais de falta baseados em onda viajante e impedância. Em cada terminal de linha, um relé de proteção de linha envia sinais de acionamento do localizador de faltas para o SEL-TWFL conectado usando comunicações Mirrored Bits por meio de um transceptor de fibra óptica SEL-2814 com controle de fluxo de hardware ou entradas de contato.

TWFL-2-Terminal-Line-App

Detalhes

Localização precisa de faltas
Localize faltas na torre mais próxima com tecnologia de localização de faltas baseada em ondas viajantes SEL comprovada em campo. Obtenha uma localização de falta confiável com os métodos de localização de faltas baseados em ondas viajantes de múltiplas extremidades e baseados em impedância. Garanta a localização confiável de faltas sob uma ampla variedade de condições de operação com os métodos de localização de faltas baseados em impedância de extremidade múltipla e de extremidade única.

Os métodos de extremidades múltiplas funcionam em um canal multiplexado compatível com IEEE C 37.94 de 64 kbps e exigem que o SEL-TWFL em cada terminal de linha seja conectado pela entrada IRIG-B a um relógio externo compatível com IEEE C 37.118 com precisão de submicrossegundos.

Em aplicações sem um canal digital, use o método de localização de faltas baseado em ondas viajantes de extremidade única e obtenha uma pequena lista priorizada de possíveis locais de falta.

Conecte o SEL-TWFL aos transformadores de instrumentos de proteção padrão e programe o gatilho do localizador de faltas com base nas saídas TRIP dos relés de proteção usando as comunicações de E/S de contato ou Mirrored Bits® da SEL.

Monitoramento de linha
monitore a linha quanto a faltas incipientes, faltas recorrentes ou faltas incipientes no cabo. Obtenha uma contagem de eventos tabulados por localização para detectar atividade de baixa energia e faltas ao longo da linha. Evite faltas limpando ou substituindo seletivamente isoladores, aparando a vegetação, melhorando soluções anti-galloping, aplicando espaçadores de linha ou melhorando a proteção contra raios. A lógica de monitoramento de linha usa a localização de falta do método baseado em ondas viajantes de múltiplas extremidades, tabulando eventos precursores de falta dentro de segmentos definidos da linha. Ele dispara um alarme se a contagem de eventos exceder um limite configurável pelo usuário. O monitoramento de linha funciona em um canal multiplexado compatível com IEEE C 37.94 de 64 kbps e exige que o SEL-TWFL em cada terminal de linha seja conectado pela entrada IRIG-B a um relógio externo compatível com IEEE C 37.118 com precisão de submicrossegundos.

Gravação de alta fidelidade
O SEL-TWFL mede e registra correntes e tensões de linha (12 canais) a uma taxa de amostragem de 1 MHz. O dispositivo armazena 50 registros com uma duração de 1,2 segundos. Acione a captura de dados de qualquer um dos bits de Relay Word do dispositivo (acionados por elementos de sobrecorrente, subtensão e sobretensão), uma entrada de contato, uma entrada de Mirrored Bits da SEL ou qualquer combinação deles. Analise eventos do sistema de energia de alta frequência, incluindo descargas atmosféricas, restrikes de disjuntores e tensões de recuperação transiente de disjuntores, com a excepcional capacidade de gravação de 1 MHz e 18 bits do SEL-TWFL.

Versão mínima do software

Produto Revisão Número Z acSELerator QuickSet Version SEL Grid Configurator Version
SEL-TWFL R100-V0 001 7.3.0.4

Versões mais recentes do firmware

Não há versões de firmware disponíveis para este produto.

Produto Revisão ID do firmware Data de disponibilidade Número de série
SEL-TWFL R100-V0 SEL-TWFL-R100-V0-Z001001-D20240129 25/04/24 ~1241160001

Os IDs para versões mais antigas do firmware estão normalmente no Apêndice A do manual de instruções.

Versão mínima do software

Produto Revisão Número Z acSELerator QuickSet Version SEL Grid Configurator Version
SEL-TWFL R100-V0 001 7.3.0.4
