Localisation précise de défaut
Localisez les anomalies jusqu'à la tour la plus proche grâce à la technologie de localisation des défauts par ondes progressives de SEL, qui a fait ses preuves sur le terrain. Obtenez une localisation fiable de défaut grâce aux méthodes de localisation de défauts basés sur les ondes progressives et sur l'impédance. Assurez une localisation fiable de défaut dans une large gamme de conditions de fonctionnement grâce aux méthodes de localisation des anomalies basées sur l'impédance à simple et à plusieurs extrémités.

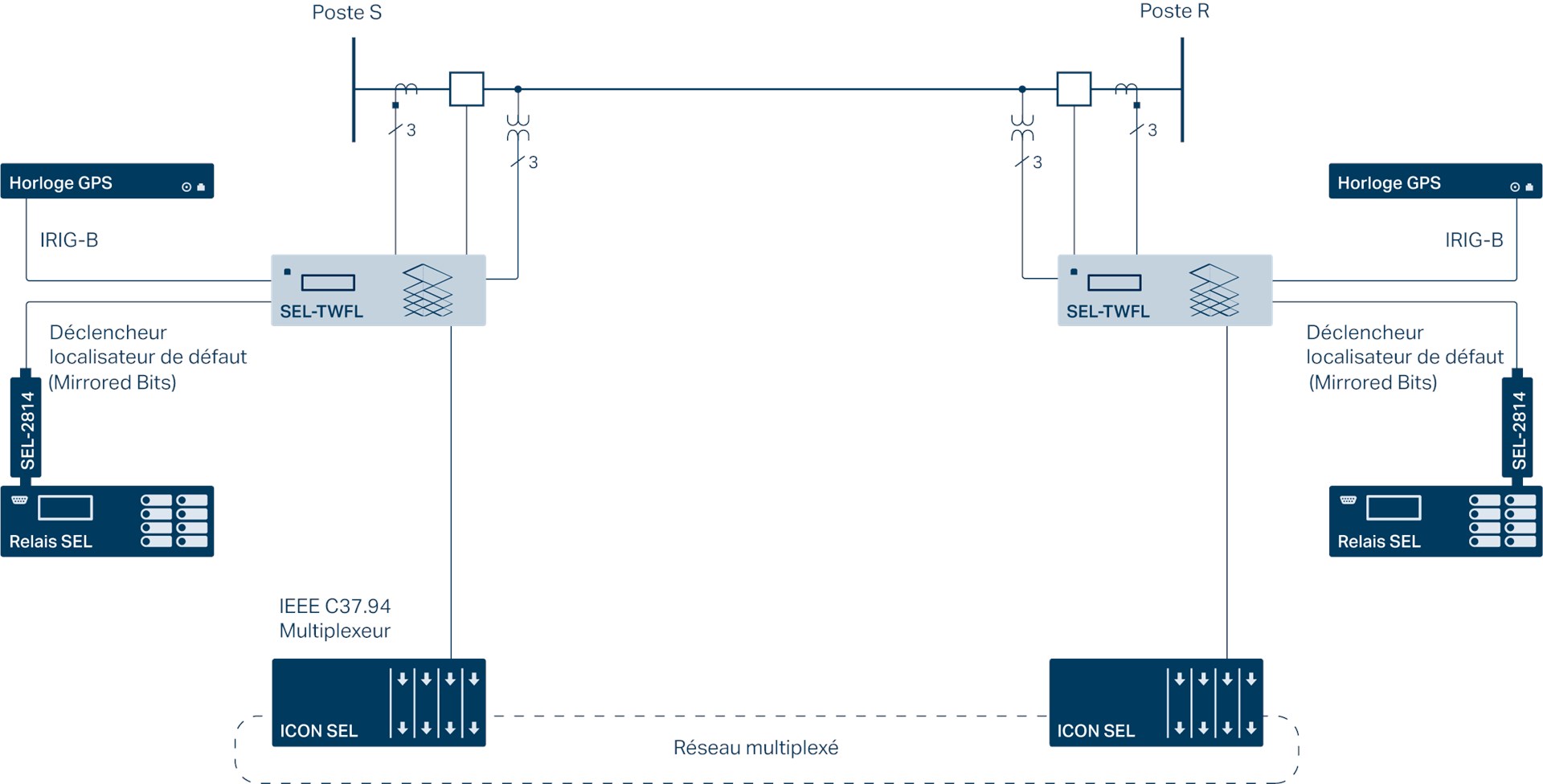

Les méthodes à extrémités multiples fonctionnent sur un canal multiplexé de 64 kbit/s conforme à la norme IEEE C37.94 et nécessitent que le SEL-TWFL à chaque terminal de ligne soit connecté par l'entrée IRIG-B à une horloge externe conforme à la norme IEEE C37.118 avec une précision inférieure à la microseconde.

Dans les applications sans canal numérique, utilisez la méthode de localisation des anomalies basée sur les ondes progressives unipolaires et obtenez une courte liste hiérarchisée des emplacements possibles des anomalies.

Connectez le SEL-TWFL à des transformateurs de protection standard et programmez le déclencheur de localisation de défaut sur la base des sorties DÉCLENCHEMENT des relais de protection en utilisant les E/S de contact ou les communications SEL Mirrored Bits.

Surveillance de ligne
Surveillez la ligne pour détecter les défauts naissants, récurrents ou les défauts de câble naissants. Obtenez un décompte des évènements calculé par emplacement pour détecter une activité à faible énergie et des défauts le long de la ligne. Prévenez les défauts en nettoyant ou en remplaçant certains isolateurs, en taillant la végétation, en améliorant les solutions anti-emballement, en appliquant des séparateurs de ligne ou en améliorant la protection contre la foudre. La logique de surveillance de ligne utilise la localisation de défaut issu de la méthode basée sur des ondes progressives à extrémités multiples, en tabulant des évènements précurseurs de défaut dans les segments définis de la ligne. Elle émet une alarme si le nombre d'évènements dépasse un seuil défini par l'utilisateur. La surveillance de ligne fonctionne sur un canal multiplexé de 64 kbit/s conforme à la norme IEEE C37.94 et nécessite que le SEL-TWFL à chaque terminal de ligne soit connecté par l'entrée IRIG-B à une horloge externe conforme à la norme IEEE C37.118 avec une précision inférieure à la microseconde.

Enregistrement haute fidélité
Le SEL-TWFL mesure et enregistre les courants et tensions de ligne (12 canaux) à une fréquence d'échantillonnage de 1 MHz. Le dispositif stocke 50 enregistrements d'une durée de 1,2 seconde. Déclenchez la capture de données à partir de n'importe quel bit de mot de relais du dispositif (piloté par des éléments de surintensité, de sous-tension et de surtension), une entrée de contact, une entrée SEL Mirrored Bits ou toute combinaison de ces éléments. Analysez les évènements du réseau électrique haute fréquence, y compris les éclairs, les réamorçages du disjoncteur et les tensions transitoires de récupération du disjoncteur, avec la capacité d'enregistrement exceptionnelle de 1 MHz et 18 bits du SEL-TWFL.
